Coax RG11 Quad Shield Cable VC1071032
RG11 Quad Shield
14AWG Solid CCS Conductor
60% Braiding with Aluminum Foil
CL2, CM, PVC Jacket
CB-RG11Q-xxx

Description:

RG11 Quad Shield, 14AWG Solid Conductor, CL2, CM, PVC Jacket.

Features:

  • 14AWG Solid Conductor
  • 75 Ohm Impedance
  • Meets NEC Article 820 V Rating
  • ISO 9001:2000 RoHS Compliant
  • 1000ft Wooden Spool

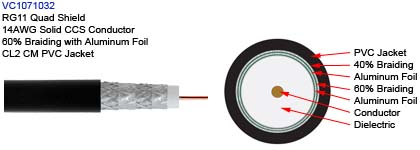

Construction:

  • Conductor: Copper Clad Steel (CCS), size 1.63±0.01mm (14AWG)
  • Dielectric: Foam PE 7.11±0.005MM
  • Shield 1: Bonded Aluminum Foil
  • Braid: Alu-Mag, Coverage 60%x16x7x0.12±0.005mm
  • Shield 2: Aluminum foil
  • Braid: Alu-Mag, Coverage 40%x16x7x0.12±0.005mm
  • Jacket: PE size 11.2±0.20mm

Electrical Characteristics:

  • Sparker Test: 4000VAC
  • Impedance: 75±3 Ohm
  • Capacitance: 54±3pF/m
  • Velocity of Propagation: 85%
  • Return Loss: 20dB mim (5-2300MHZ)

Mechanical Characteristics:

  • Operating Temperature Range: -40°C to 75°C
